Cobertura e Drenagem
MAX FORCE 350 com aba
Produza calhas com aba com medição programada e corte hidráulico.
Calha metálica com aba, perfil 350 com aba, a partir de bobina de 350 mm.
Matriz fixa deste modelo · Largura da chapa: 350 mm
Solicitar orçamento deste modelo
Largura da chapa
350 mm · matriz fixa
Espessura da chapa
Consulte a configuração comercial
Operação
automática por IHM e CLP Delta
Energia
220 V trifásica, 60 Hz
O problema que este equipamento resolve
- A medição e o corte manuais exigem intervenções repetidas na produção. A FORCE combina conformação do perfil, medição por comando e corte hidráulico para organizar essa sequência.
Por que esta máquina
Medição programada
Defina o comprimento no comando para reduzir a medição manual peça a peça.
Corte hidráulico
A guilhotina executa o corte com acionamento hidráulico, reduzindo o esforço manual nessa etapa.
Modelos recorrentes
As cinco memórias permitem registrar programações usadas na rotina.
Perfil com aba
Produza a geometria mostrada no desenho. A escolha da calha para a obra depende do dimensionamento da drenagem.

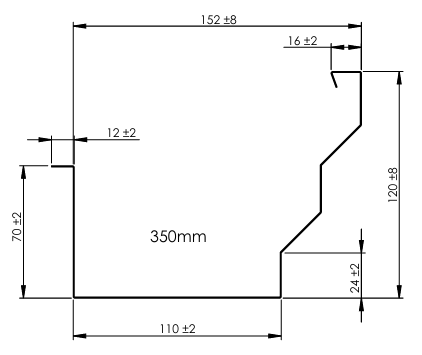

Perfil produzido
Calha com aba para chapa de 350 mm. O perfil possui fundo nominal de 110 mm. A medida de corte é a largura da chapa antes da conformação, não a largura da boca da calha pronta. Cada medida de corte corresponde a uma máquina diferente. Os modelos de 300, 350 e 400 mm possuem matriz fixa, definida na contratação. Neste modelo, 350 mm é a largura da chapa utilizada, não a largura da boca da calha pronta.
Ficha técnica
- Largura da chapa
- 350 mm
- Aço galvanizado
- 0,43 a 0,50 mm
- Galvalume/aluzinco
- 0,43 a 0,50 mm
- Alumínio
- 0,50 a 0,80 mm
- Velocidade máxima
- 15 m/min
- Precisão de comprimento declarada
- ± 1 mm
- Corte
- guilhotina hidráulica, cilindro de 3 t
- Medição
- automática por IHM e CLP Delta
- Programação
- tela colorida, 5 memórias
- Alimentação
- 220 V trifásica, 60 Hz
- Dimensões (C x L x A)
- 4.750 x 900 x 1.700 mm
- Peso aproximado da máquina
- 1.050 kg
- Unidade hidráulica
- 60 litros; óleo hidráulico 68 não incluso
- Desbobinador apresentado
- mandril expansivo, 1.000 kg, largura 350 mm; freio, braço de avanço e base para chumbamento. Opcional, conforme confirmação MAX1.
- Garantia
- 12 meses da emissão da nota fiscal, contra defeitos de fabricação, conforme contrato.
Escopo do fornecimento
Incluso
Somente os itens descritos na configuração comercial aprovada para este modelo.
Opcional
Desbobinador, instalação, treinamento, ferramentas e acessórios devem ser confirmados na cotação.
Responsabilidade do comprador
Matéria-prima, óleo, energia, movimentação, infraestrutura e condições do local conforme a proposta.
Garantia deste equipamento
Doze meses a partir da emissão da nota fiscal, contra defeitos de fabricação, conforme as condições contratuais.
Aço e matéria-prima
Cada medida de corte corresponde a uma máquina diferente. Os modelos de 300, 350 e 400 mm possuem matriz fixa, definida na contratação. Neste modelo, 350 mm é a largura da chapa utilizada, não a largura da boca da calha pronta.
Bobina de entrada: 350 mm. Galvanizado e galvalume/aluzinco: 0,43 a 0,50 mm. Alumínio: 0,50 a 0,80 mm. Não confundir largura de entrada com fundo da calha (110 mm nominal no desenho).
O pedido de bobina deve definir material, norma/grau ou liga/têmpera, revestimento, espessura e tolerância, largura e tolerância, condição superficial e peso. Diâmetros interno e externo devem ser compatíveis com o desbobinador especificado.
O desbobinador apresentado tem capacidade de 1.000 kg. A proposta não esclarece o diâmetro externo máximo nem identifica expressamente a dimensão e unidade das duas faixas de montagem. Esses limites são definidos antes da compra do insumo.
A capacidade de drenagem depende da seção e do projeto da cobertura, não apenas da largura da bobina.
Grau do aço e massa de revestimento são especificações independentes. ZAR 230 é resistência. Z275 é revestimento.
Para quem é
- Calheiros, fabricantes de calhas e empresas de cobertura que têm demanda recorrente pelo perfil com aba e querem mecanizar a medição e o corte.
Perguntas frequentes
Qual largura de bobina a MAX FORCE 350 com aba utiliza?
A proposta especifica 350 mm. Esse valor é a largura da chapa de entrada; não é a largura do fundo da calha. O desenho mostra fundo nominal de 110 mm.
Quais materiais e espessuras ela processa?
Aço galvanizado e galvalume/aluzinco de 0,43 a 0,50 mm; alumínio de 0,50 a 0,80 mm. Grau do aço, liga do alumínio e acabamento devem ser especificados com o comercial.
O corte e a medição são automáticos?
A medição ocorre por IHM e CLP e a guilhotina tem acionamento hidráulico. A proposta declara precisão de comprimento de ± 1 mm.
Posso produzir qualquer modelo de calha?
O fornecimento está associado ao perfil com aba do desenho. Outras geometrias precisam de avaliação de ferramental e configuração; não são obtidas apenas alterando a programação.
O desbobinador acompanha?
O componente apresentado suporta 1.000 kg e bobina de 350 mm de largura. Opcional, conforme confirmação MAX1. Diâmetros compatíveis serão definidos na especificação do pedido.
Qual infraestrutura é necessária?
Rede 220 V trifásica, 60 Hz, área para máquina e saída das peças, movimentação da bobina e instalação dimensionada. A unidade hidráulica utiliza 60 litros de óleo hidráulico 68, não fornecido.
Como solicitar cotação?
Informe empresa, cidade, material, espessura e volume mensal. O comercial confirma configuração, treinamento, instalação e fornecimento do desbobinador.
Qual a garantia?
Doze meses a partir da emissão da nota fiscal, contra defeitos de fabricação, conforme as condições contratuais.
Equipamento em operação
Fale com a engenharia MAX1
Envie o perfil, a bobina e o volume mensal para avaliarmos o MAX FORCE 350 com Aba.
