Cobertura e Drenagem
MAX FORCE Escadinha 300
Produção de calha escadinha com corte hidráulico e medição automática.
Calha metálica tipo escadinha para chapa com 300 mm de largura, com corte hidráulico e medição automática.
Matriz fixa deste modelo · Largura da chapa: 300 mm
Solicitar orçamento deste modelo
Largura da chapa
300 mm · matriz fixa
Espessura da chapa
Consulte a configuração comercial
Operação
Automática
Energia
Consulte a configuração comercial
O problema que este equipamento resolve
- A peça de acabamento é comprada pronta, com margem de terceiro embutida em cada metro.
- Dobra manual gera variação de medida, perda de material e retrabalho na instalação.
- Serviço recusado por falta de capacidade de produzir a peça no prazo da obra.
- Produzir próximo da aplicação pode reduzir transporte de peças longas e o risco de avarias.
Por que esta máquina
Corte hidráulico
A linha FORCE executa o corte por acionamento hidráulico.
Medição automática
O comprimento é controlado pelo sistema de medição da máquina.
Matriz fixa de 300 mm
Este modelo utiliza chapa com 300 mm de largura. Outras medidas correspondem a máquinas diferentes.

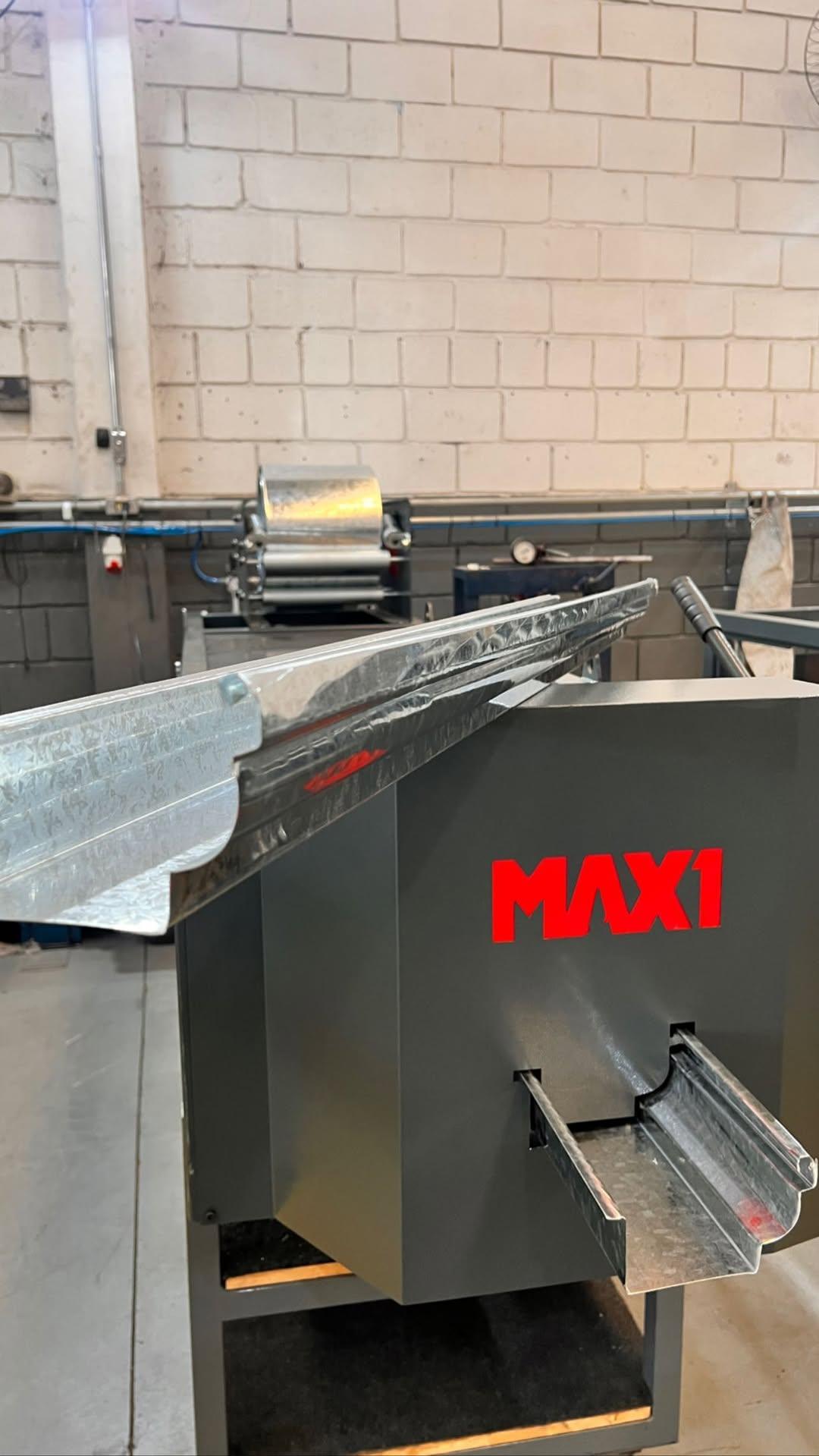

Perfil produzido
Calha escadinha produzida a partir de chapa com 300 mm de largura. A medida de corte indica a largura da chapa antes da conformação, não a largura da boca da calha pronta. Cada medida de corte corresponde a uma máquina diferente. Os modelos de 300, 350 e 400 mm possuem matriz fixa, definida na contratação. Neste modelo, 300 mm é a largura da chapa utilizada, não a largura da boca da calha pronta.
Ficha técnica
- Medida de corte
- 300 mm — largura da chapa de entrada
- Matriz
- Fixa para este modelo
- Corte
- Hidráulico
- Medição
- Automática
- Demais especificações
- Confirmadas na cotação técnica conforme a configuração contratada
Escopo do fornecimento
Incluso
Somente os itens descritos na configuração comercial aprovada para este modelo.
Opcional
Desbobinador, instalação, treinamento, ferramentas e acessórios devem ser confirmados na cotação.
Responsabilidade do comprador
Matéria-prima, óleo, energia, movimentação, infraestrutura e condições do local conforme a proposta.
Garantia deste equipamento
Conforme condições da linha FORCE, informadas na cotação.
Aço e matéria-prima
Cada medida de corte corresponde a uma máquina diferente. Os modelos de 300, 350 e 400 mm possuem matriz fixa, definida na contratação. Neste modelo, 300 mm é a largura da chapa utilizada, não a largura da boca da calha pronta.
A medida de corte de 300 mm corresponde à largura da chapa utilizada antes da conformação; não é a largura da boca da calha pronta.
Material, espessura, tolerâncias, acabamento superficial, peso e dimensões da bobina devem ser confirmados na cotação técnica.
A capacidade de drenagem depende da seção e do projeto da cobertura, não apenas da largura da chapa.
Normas
- ABNT NBR 10844 — Instalações prediais de águas pluviais (dimensiona calha e condutor por área de contribuição)
- ABNT NBR 7008:2012 — Chapas e bobinas de aço revestidas com zinco
- ABNT NBR 15578:2008 — Bobinas e chapas revestidas com liga alumínio-zinco
- Aço galvanizado: revestimento de zinco conforme NBR 7008.
- Galvalume / aluzinco: liga alumínio-zinco conforme NBR 15578; a seleção depende do ambiente e do projeto.
- Alumínio: usado quando o projeto exige menor peso ou resistência em ambiente litorâneo; acabamento superficial e proteção durante a conformação devem ser especificados.
- Chapa pré-pintada: verificar a compatibilidade do acabamento superficial com os rolos antes de produzir o lote.
Grau do aço e massa de revestimento são especificações independentes. ZAR 230 é resistência. Z275 é revestimento.
O que pedir ao seu fornecedor de bobina
- Grau do aço (ex.: ZAR 230, ZAR 250, ZAR 280, ZAR 345, G550) — resistência ao escoamento em MPa
- Massa do revestimento (ex.: Z275 para zinco; AZM150 para liga alumínio-zinco) — em g/m²
- Espessura nominal e tolerância, informando se o valor inclui o revestimento
- Largura da fita e tolerância
- Diâmetro interno e externo da bobina e peso, compatíveis com o desbobinador do equipamento
- Certificado de qualidade da bobina (certificado de usina)
Para quem é
- Empresas de cobertura metálica e calheiros
- Serralherias e metalúrgicas que já executam cobertura, calha e rufo
- Construtoras de galpão e obra industrial
- Empresas de manutenção predial que executam troca de calha e rufo
- Distribuidores de material de construção que querem produzir o próprio perfil de acabamento
Verifique antes de comprar
- 01Confirmar energia, infraestrutura e composição do fornecimento na cotação técnica
- 02Validar material, espessura e perfil produzido antes da contratação
Perguntas frequentes
Consigo essa máquina mais barata importando direto. Por que comprar da MAX1?
A máquina é só uma parte do que faz a linha produzir. Numa importação direta o comprador assume desembaraço, adequação elétrica, comissionamento, treinamento da equipe, peça de reposição e assistência — e assume o risco sozinho se algo não funcionar. A MAX1 entrega a linha operando no Brasil, com equipe treinada, peça em território e garantia. A comparação deve considerar instalação, treinamento, manutenção e disponibilidade de peças, além do investimento inicial.
Quanto tempo até a máquina estar produzindo?
O prazo depende da configuração, da disponibilidade e da programação de fabricação ou importação. A cotação informa o prazo aplicável ao pedido. A produção começa após a instalação e o treinamento, que fazem parte do escopo contratado.
E se quebrar? Tem peça no Brasil?
A MAX1 mantém suporte técnico e peça de reposição em território nacional. Os componentes de comando e itens eletrônicos de terceiros têm garantia do próprio fabricante. O horário de assistência técnica e as condições de cobertura constam do contrato.
Preciso de um operador especializado?
O treinamento faz parte do escopo e habilita a equipe do cliente a operar o equipamento. O local e a duração do treinamento são definidos na cotação. Manutenção preventiva e ajustes de rotina são cobertos no treinamento.
A máquina já vem com a bobina para produzir?
Não. A bobina é insumo da operação e é adquirida pelo cliente. O material usado no teste de aceitação também é fornecido pelo comprador, conforme as condições da proposta.
Que garantia acompanha o equipamento?
Conforme condições da linha FORCE, informadas na cotação.
Equipamento em operação
Fale com a engenharia MAX1
Envie o perfil, a bobina e o volume mensal para avaliarmos o MAX FORCE Escadinha 300.
